Ht810
datalogger, převodník RS232 / EIA485 (protokol MODBUS RTU)


• snímání dat z přístrojů:
    •  HtIndustry ... programový regulátor
    •  HtCeramic ... programový regulátor
    •  Ht40A, Ht40B, Ht40P, Ht40T ... regulátory, programové regulátory
    •  Ht60B ... regulátor
    •  Ht60M, Ht700 ... regulátor / měřič / limitní jednotka
    •  Ht100 ... multikanálový měřič
    •  EM24 ... měřič spotřeby energie, analyzátor sítě
 •  záznam do vnitřní paměti
 •  záznam na externí Flash
 •  provedení na DIN lištu
 •  možnost monitorování programem Ht810Sw
 •  záruka 3 roky

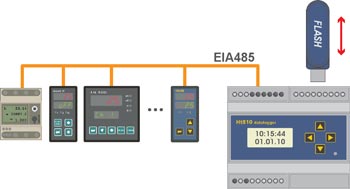

Datalogger



• monitorované přístroje jsou připojeny k Ht810 přes linku EIA485

• data mohou být zaznamenávána do paměti dataloggeru a současně i na externí Flash

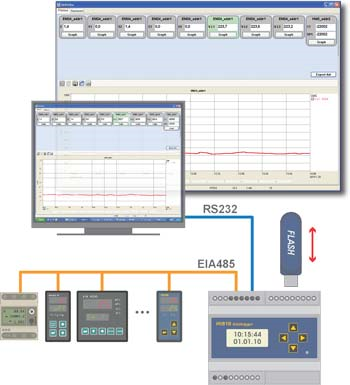

 Monitorování přístrojů pomocí programu Ht810Sw





K dataloggeru Ht810 je dodáván program Ht810Sw ve dvou verzích:

• Ht810Sw-light ... volná verze programu určená pro monitorování připojených přístrojů

• Ht810Sw ... plná verze programu. Oproti verzi "light" umožňuje pohlížet naměřené údaje v grafech, vyhledávání v historických datech, obsluhu databáze, ...

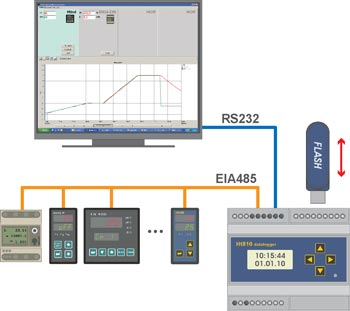

Převodník RS232 / EIA 485 pro vybrané přístroje









• k přístroji Ht810 je připojen přes linku RS232 počítač

• monitorované přístroje jsou s Ht810 propojeny komunikační linkou EIA 485

• Ht810 pracuje jako datalogger

• počítač využívá Ht810 jako převodník RS232 / EIA485 a komunikuje s přístroji

• k monitorování přístrojů lze využít program Ht810Sw nebo zakázkově vytvořené programy
